967彩票APP      工业控制现场通常环境恶劣，高温、潮湿、振动、电网干扰严重，特别是存在电磁和无线电干扰环境中，要长时间、连续、可靠、完整地传送数据，就需要对线路进行电磁屏蔽和物理保护；在有的工业环境中，如运动或旋转的设备中，走线十分不方便。

967彩票APP      为了解决这些问题，成都众山可以通过ZSD3410 4G DTU无线数据传输技术取代工业控制现场有线电缆进行测控的解决方案，为恶劣坏境数据传输中存在的困扰提供了解决之道，本方案使用互联网服务器通过无线方式对工业现场进行远程控制，不受距离和组网的限制。

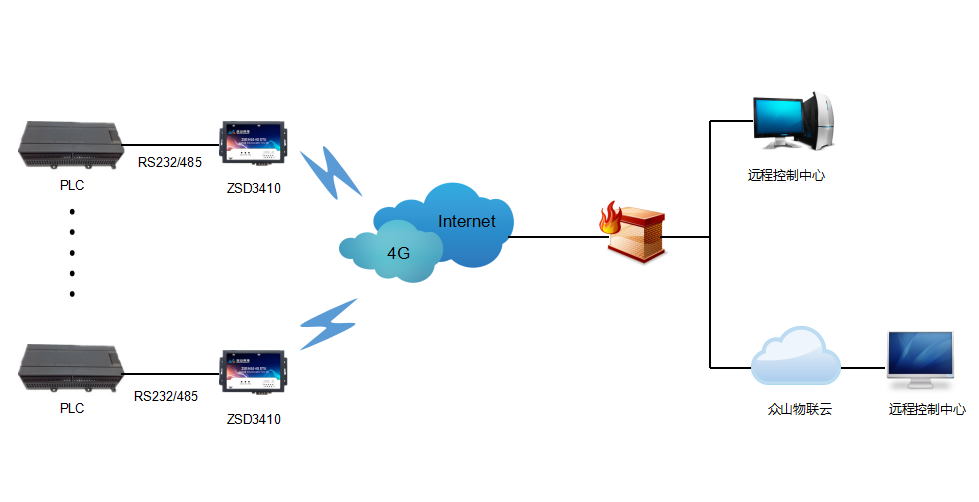

系统拓扑图1

     系统方案1

967彩票APP      1.ZSD3410组网，可以基于众山物联云或自建服务器。

967彩票APP      2.将PLC和ZSD3410通过RS232/485串口线连接。

     3.采集PLC数据，对工业设备状态进行实时监测和远程控制。

     系统优势

     1.基于4G无线传输，用户无需在复杂的工业环境下布线，省时省力，易于维护，节约成本。

     2.实时远程监控工业现场设备运行状态，可以在数据中心设置报警阈值，及时发现故障设备。

     系统方案2

967彩票APP      如果机器设备工作模式单一且数量大时，可以对设备进行批量监控，众山提供一种ZSD3410 DTU+LoRa组建LoRa网关模式的解决方案。先将ZSL311 LoRa DTU进行Mesh网组组播模式组网，以其中一台作为主机和ZSD3410通过RS232相连，再连接到远程监控中心。具体操作可以参考ZSL311-组建LoRa网关。

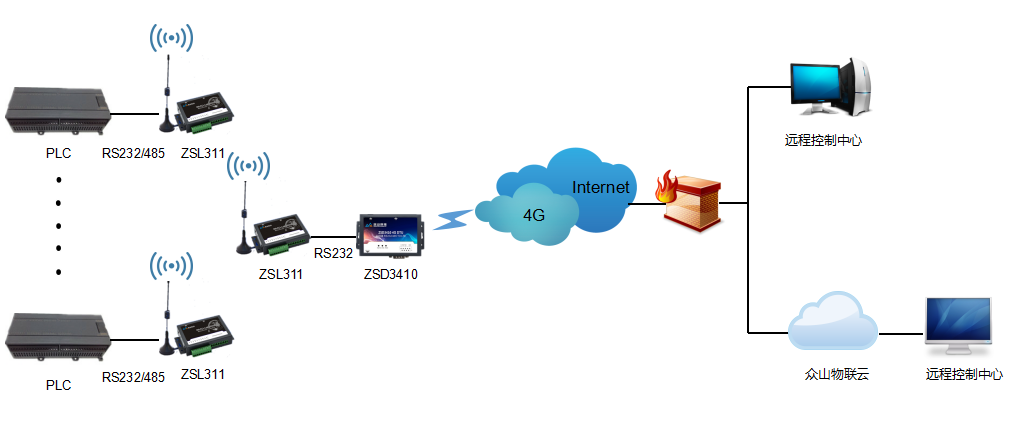

系统拓扑图2

     系统优势

967彩票APP      1.基于LoRa局域网和4G网无线传输，用户无需在复杂的工业环境下布线，省时省力，易于维护，节约成本。

967彩票APP      2.可以通过PLC设置不同设备的数据包头和采集数据时间，分时监控各个工业设备，在数据中心设置报警阈值，及时发现故障设备。

     3.可以同时控制一组内多个设备，提高效率。
